信号调整

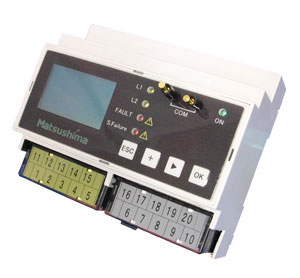

小型多功能连接单元 信号调整

供给电源   :AC85~264V,47~63Hz
输出信号   :DC4~20mA(输入电阻250Ω)
        允许输入电源:DC24mA
传感器供给电源:无负荷时DC24V(DC20~28V)
信号输出   :DC4~20mA×1
        (负荷抵抗:Max750Ω)
        DC1~5V×1
        (负荷抵抗:Max500Ω)
接点输出   :4-SPDT接点输出
        ・Limit×2
        ・变换器异常×1
        ・传感器异常×1
         接点容量:AC250V5A/DC30V5A
表示输出   :LCD数码表示
        (表示范围:-99999~99999)
       :LED表示 电源(绿)×1
            Limit(黄)×2
            传感器异常(红)×1
            变换器异常×1

和2线式传送机器(传感器)或者电流输出机器配套使用的机器。
对被输出进来的信号,输出DC4~20mA或者DC1~5V的计装信号和接点信号。
由于配有LCD数码表示,可在现场板上确认位置。
・由于故障报警输出是标准装备,一旦传感器出现异常也能迅速检测到。
・由于接点输出为2接点的标准装备,所以不需要再配备变换器。
・信号输出是以电流输出及电压输出为标准装备。
