시그널 컨디셔너

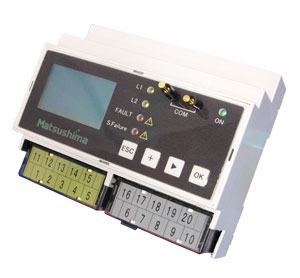

소형 다기능 인터페이스 유닛 시그널 컨디셔너

공급전원 : AC85 - 264V, 47 - 63Hz
입력신호 : DC4 - 20mA (입력 저항 250Ω)
허용 입력 전원 (DC24mA)
센서 공급 전원 : 무부하시 DC24V (DC20-28V)
아날로그 출력 : DC 4-20mA ×1
(부하 저항 : Max. 750Ω)
DC1-5V ×1
(부하 저항 : Max. 500Ω)
접점출력 : 4-SPDT접점출력
• Limit ×2
• 변환기 이상 ×1
• 센서 이상 ×1
접점 용량 : AC250V / DC30V5A
표시출력 : LCD디지털표시
(표시 범위 : -99999 ~ 99999)
: LED표시 전원(녹)×1, Limit (황)×2
센서이상(적)×1, 변환기 이상 (적)×1

2선식 트렌스미터(센서) 또는 전류 출력 기기와 구성하여
사용 하는 기기 입니다.
입력되는 전류 신호에 대해 DC4 -20mA 또는 DC1-5V의 계장신호를 출력합니다.
LCD디지털 표시 유닛이 장착되어 있어, 현장 판넬에서 레벨 표시 확인이 가능합니다.
• 고장경보 출력을 표준 탑제 하고 있어, 만일의 센서 이상 발생에도 빠르게 검지 할수 있습니다.
• 접점 출력을 2접점이 표준 장착 되어 있어, 추가의 변환기를 준비할 필요가 없습니다.
• 아날로그 출력은 전류출력 또는 전압 출력을 표준 장비하고 있습니다.
