アクチュエータ

ボイラの燃焼用空気・排ガスの調整や送風機の風量調整にダンパ(弁)が設けられています。そのダンパの開閉運転(制御)にアクチュエータが利用されます。
長期耐久性に優れた電動アクチュエータと、高速・高頻度操作に優れたエアー駆動アクチュエータをそろえております。

ダンパアクチュエータ

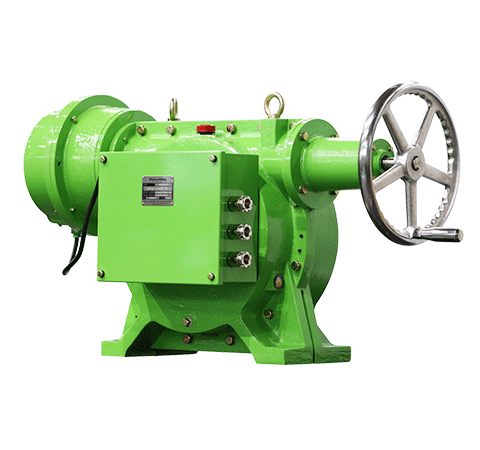

ダンパアクチュエータはボイラーや送風機などの設備で、確実性と長期の耐久性が求められるダンパ制御に利用される電動式のロータリアクチュエータです。高所・高温・粉塵発生など悪条件下のダンパや機械装置をリモートコントロールで操作できます。また、保守管理が容易で信頼度が高く、製鉄・セメント・非鉄金属・電力などの産業分野で多数採用されています。
20~30年のご使用実績がございます。(数年ごとのオーバーホールの実施が条件です。)






カタログ ダウンロード


ダンパアクチュエータ-紹介動画



コンパクト・安全設計

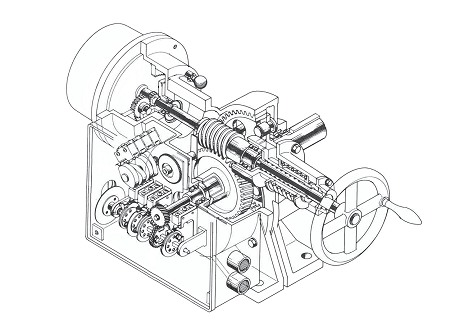

1. 高減速


減速機は遊星歯車、ウォーム歯車、偏心歯車の3種類の減速機構で構成され、 約1/3600の減速比を達成したコンパクトなアクチュエータです。


2. 過負荷検出を標準搭載


ダンパに過負荷がかかると、ダンパアクチュエータは機械的に過負荷トルクを検出してモータを停止します。ダンパアクチュエータを傷つけない安心設計です。


3. 停電時も安心の手動ハンドルを標準装備


停電など通電できない緊急時でも付属の手動ハンドルでダンパを動かしコントロールすることができます。


幅広いトルクのラインナップ

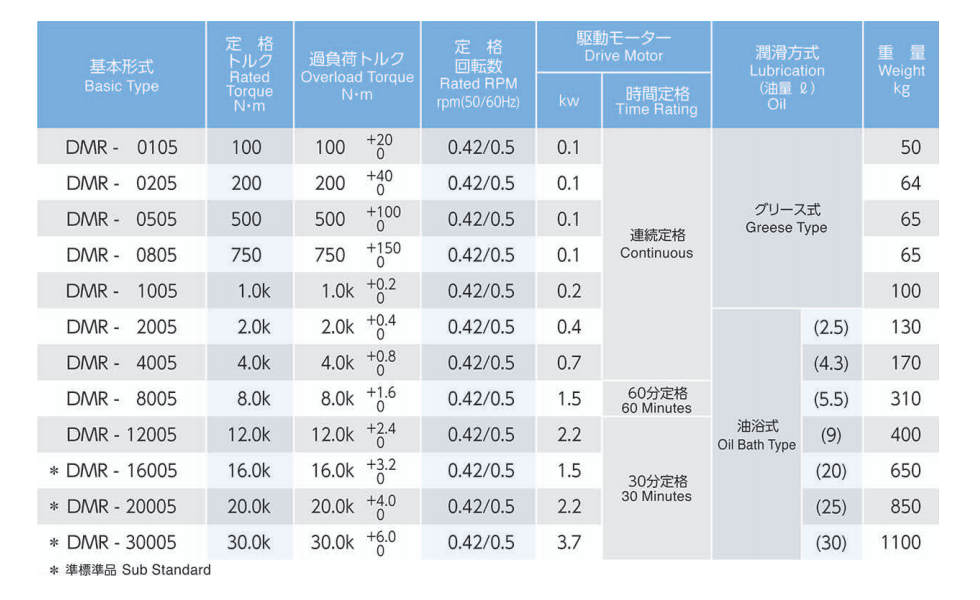

出力トルク100N・m~30000N・mの小トルクから高トルクまでをラインナップしています。



4つの制御方式

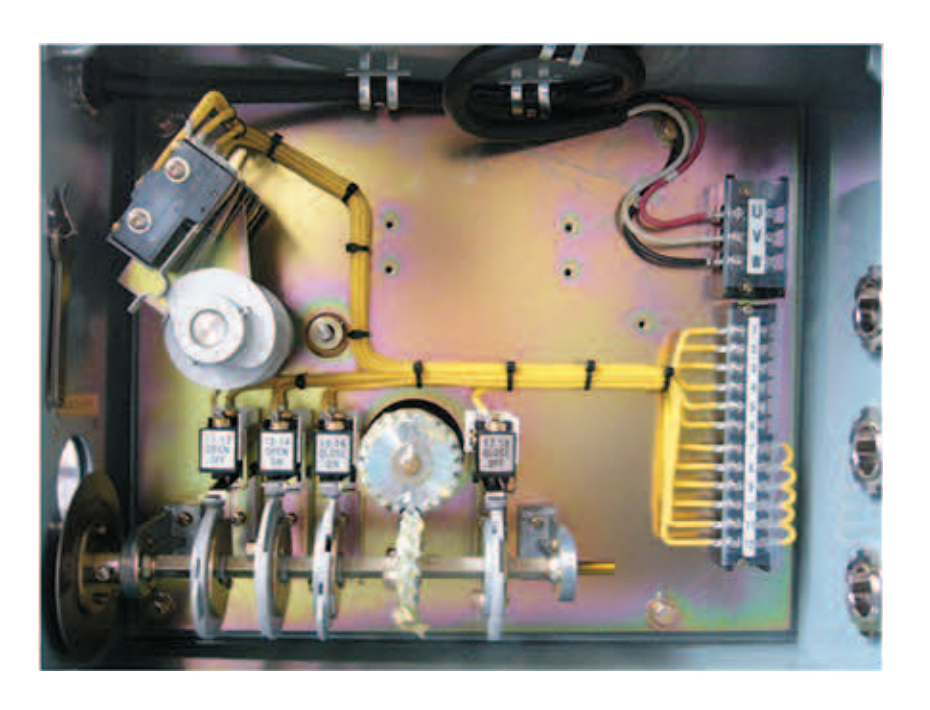

タイプ:ON-OFF制御用
 開閉のリミットスイッチのみ搭載



R タイプ:開度制御用
 開閉用リミットスイッチ+ポテンショメータ搭載

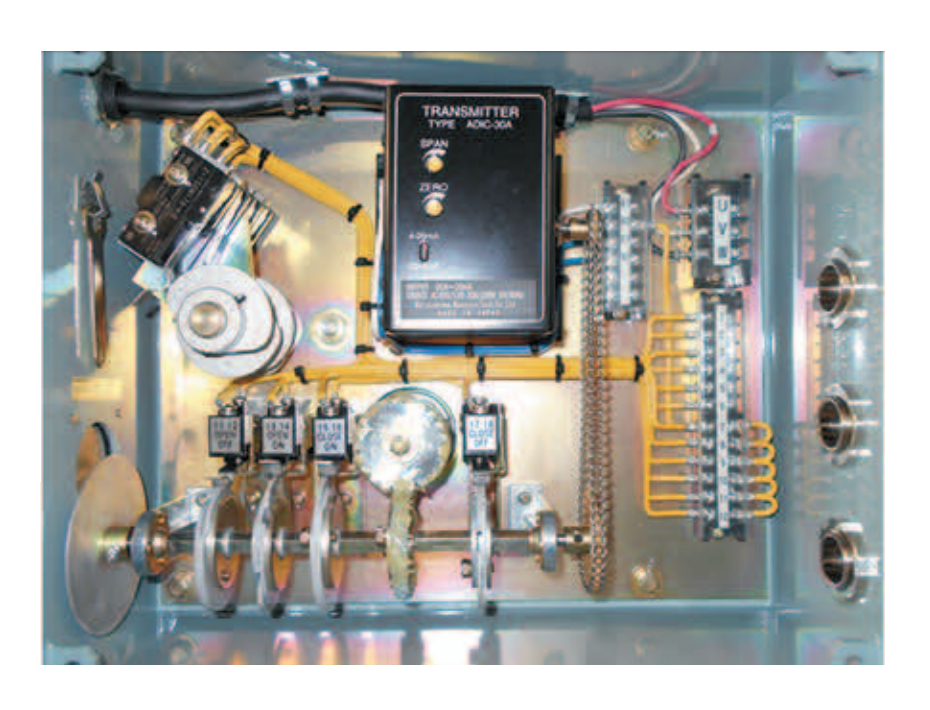

F タイプ:開度制御用
 開閉用リミットスイッチ+電流発信器搭載

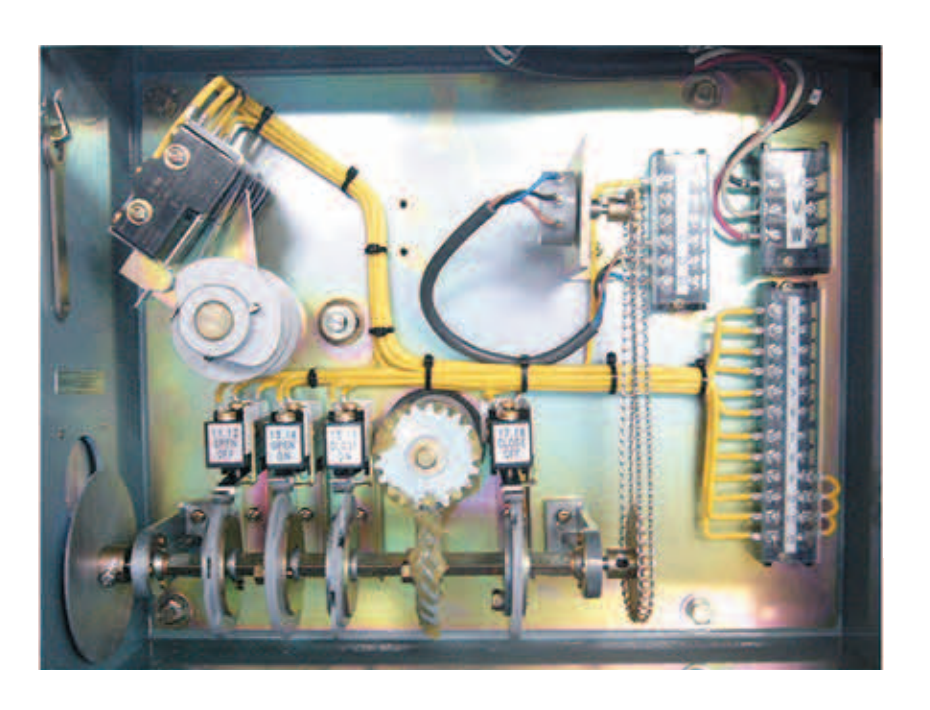

Y タイプ:開度制御用
 開閉用リミットスイッチ+シンクロ発信器搭載



◉オプション
お客様からの開度指令(DC4~20mA)により自動運転するインバータ・ポジショナーを内蔵したモデルも制作いたします。(出力トルク100N・m~4000N・m限定)
