ベルト縦裂き検出

ベルトコンベヤの搬送物には時に硬く鋭利な形状の物質が紛れていることがあります。鋭利な形状の物質がベルトに突き刺さると最悪の場合、ベルトを真っ二つ裂いてベルトを台無しにすることがあります。ベルトを1本交換する場合の高額な費用負担と交換作業の大きな手間、そしてその間の生産ロスを防止するため、縦裂を初期段階でお知らせするベルト縦裂き検出器が有効です。

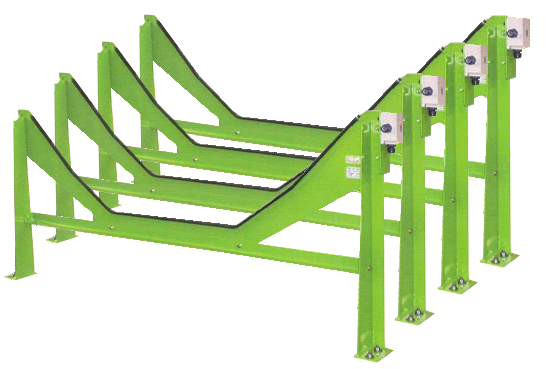

ベルト縦裂き検出器

ベルト縦裂き検出器はコンベヤ搬送設備のシュート下で発生するベルトの縦裂きを検出します。
ベルトの損傷を早期発見し、設備を停止させるため、莫大な補修費用の発生が抑えられ、コンベヤベルトや設備への被害を最小限に止めることができます。

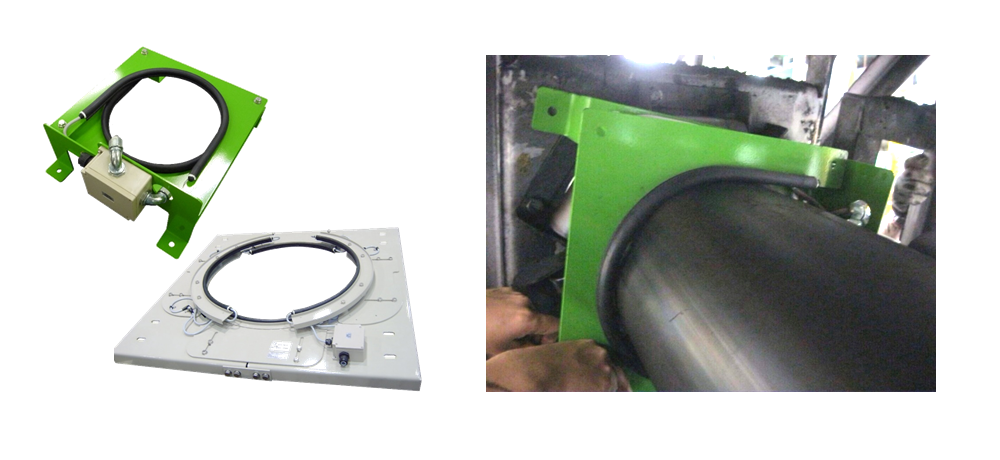

パイプコンベヤにも対応します。






カタログ ダウンロード


ベルト縦裂きの74%はシュート部で発生


ベルトの縦裂きの74%はシュート部で発生しています。
搬送物に混入した鉄片や鉄棒などがシュート下部のベルトに突き刺さり、ベルトしたのインパクトローラに引っかかり縦裂きが発生します。
気付かずに放置されるとコンベヤベルトは勿論のこと、原料や設備被害に留まらず、生産設備の停止など、甚大な被害に繋がりかねません。ベルト縦裂き検出器はこのような縦裂きを早期に発見しお知らせします。

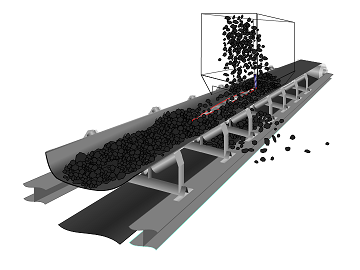

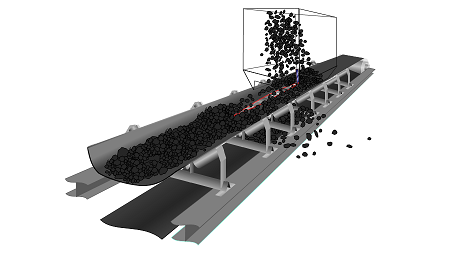

ベルト縦裂き検出器紹介動画


ベルト縦裂き検出器の検出イメージ動画です。ベルト縦裂き検出器をコンベヤシュートの落とし口に設置することが
コンベヤベルトが裂けることの早期検知に繋がります。



ベルト縦裂き検出器の構造

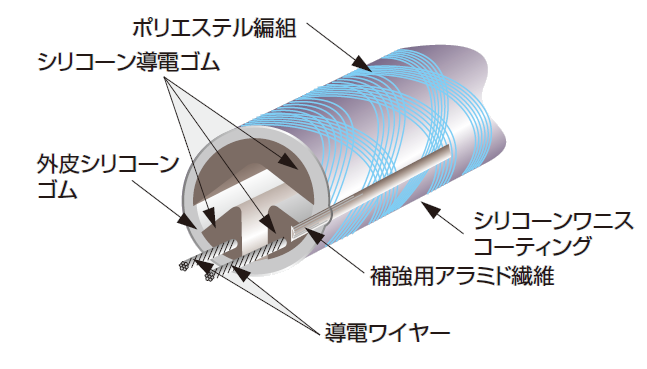

ベルト縦裂き検出器はセンサに導電ゴムを利用したケーブルスイッチを採用しています。外部より圧力が加わるとケーブル内が短絡して動作します。

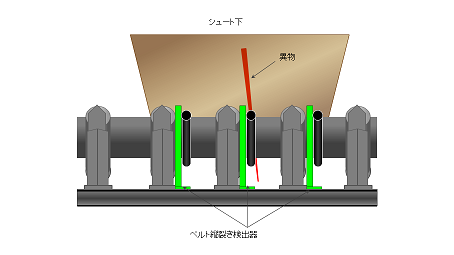

ケーブルスイッチを搭載したフレームをインパクトローラの数だけシュート下に設置すると、鋭利な固形物がベルトに突き刺さりインパクトローラ手前のケーブルスイッチに引っかかり作動する仕組みです。

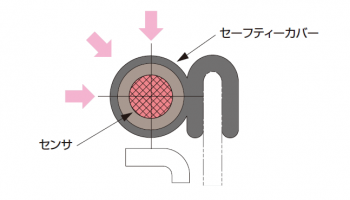

セーフティーカバーで保護されたセンサ部



ケーブルスイッチはセーフティカバーで保護されているため、耐候性・耐久性に優れており、繰り返しご利用いただけます。
ケーブルが傷ついた場合は、セーフティーカバーごと部品交換が可能です。

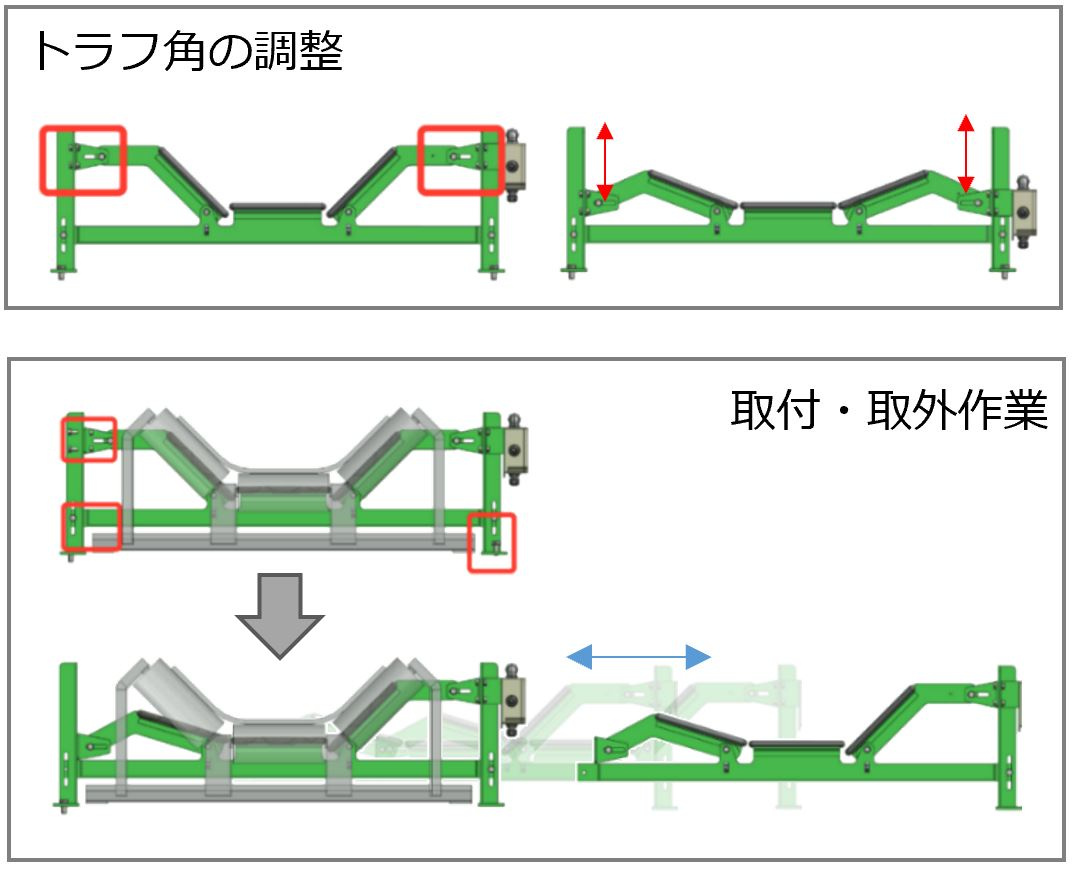

角度調整機構が取付を簡単にしました。


ベルト縦裂き検出器を設置する際にベルトを持ち上げるなどの作業は不要です。横からスライドさせて挿入し簡単に設置できます。また、角度調整機構で現地でトラフ角の調整が可能になります。


既設コンベヤに合わせたオーダーメイド


ベルトコンベヤは現場独自の設計をされていることも多々あります。そのような場合は既設の図面をお貸しいただければ既設コンベヤに合わせたベルト縦裂き検出器の設計も行います。また、パイプコンベヤにも対応いたします。
