非接触計測で異物混入ゼロ！｜発電所灰処理設備

発電プラントの灰処理設備のレベル計測での事例です。
既設はフライアッシュサイロ、ボトムアッシュサイロ、活性炭タンク、珪砂タンクをテープ式サウンジングでレベル監視していました。

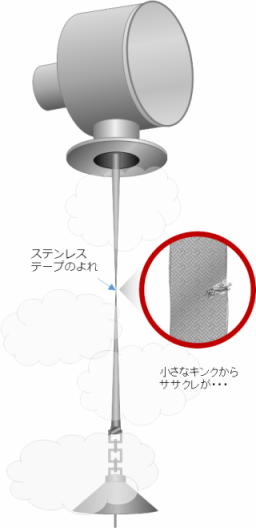

テープが切れるとウエイトが脱落し操業を停止させるリスクがある。

テープがヨレて切れやすくなるため２年に１回交換が必要。

但し、操業上の理由で点検が半年に１回に限定され交換のタイミングが難しい。

よって、非接触式のレベル計に変更してウエイト脱落のリスクを無くし、合わせてメンテナンス性も向上させる方針となりました。
しかし、非接触式レベル計の超音波式レベル計では、サイロ内に舞う浮遊粉塵の影響で誤指示する可能性があります。
そのため次の３つの条件を満たす必要がありました。

・非接触式で計測できること。

・メンテナンスが簡単であること。

・粉塵の影響を受けないこと。

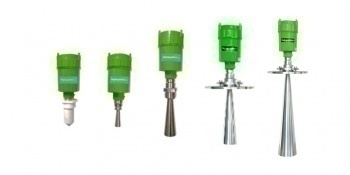

マイクロ波レベル計は非接触測定で粉塵の影響を受けず、多少の付着も問題ありません。また、消耗品もなくメンテナンスが簡単です。

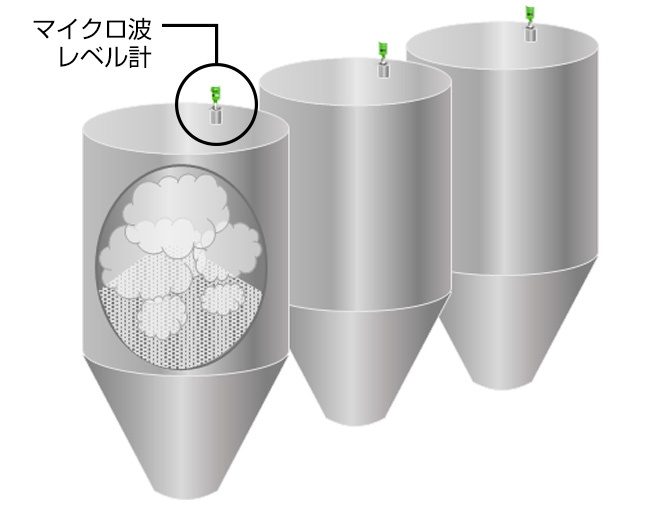

粉塵環境の中を非接触で計測

非接触で消耗品がなくメンテナンス性が向上

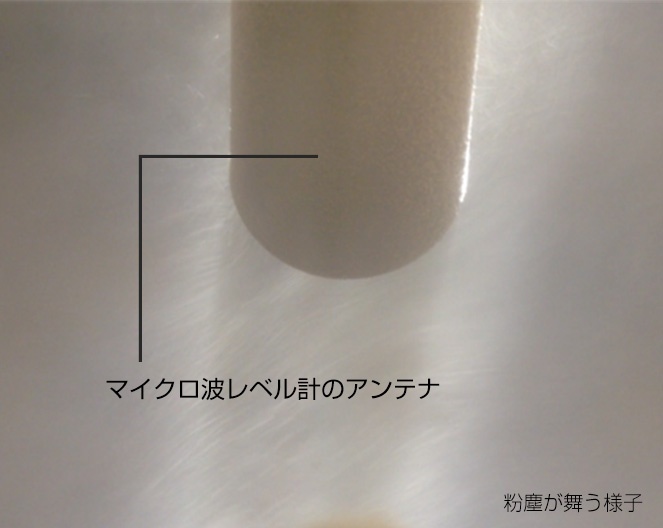

粉塵で視界が悪くて人の目では測定面が見えない環境でも粉塵の影響をほとんど受けずに計測します。

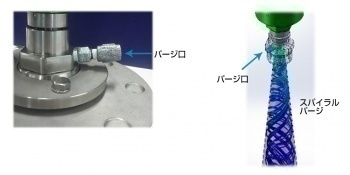

スパイラルパージで付着防止

イメージ

スパイラルパージでメンテナンス性ＵＰ
パージ口を標準搭載。計装エアーやN2を供給すれば、スパイラルパージでアンテナ内部への付着を防止します。

非接触計測および消耗品ゼロで、異物混入ゼロ！

＞ PDF ダウンロード

デモ機

「実際の現場は過酷で試してみないと不安だ」、「初めての利用なので事前に試したい」といったお声に答えるために、デモ機お貸し出しサービスがあります。この機会にぜひご利用ください。
次のお問い合わせフォームよりお申し込みください。
※デモ機はカタログの標準仕様となります。
