水位計の実測データを公開!河川・樋門・ダムなど8ヶ所の測定結果


電波式レベル計 テスト・導入事例



電波式レベル計の実測データを下記よりご覧いただけます。
ダムや河川、樋門などで電波式レベルセンサを危機管理型水位計として活用した実測データ、及び、発電所の開放水路や沈殿池、ろ過池での水位計としての実測データを収めています。
この水位計は微弱無線に適合した電波式レベルセンサを使用しており屋外の開放空間でご利用になれます。
更に、電波の透過性を活かして豪雨・強風・荒波の環境下でも計測できます。





樋門での水位測定

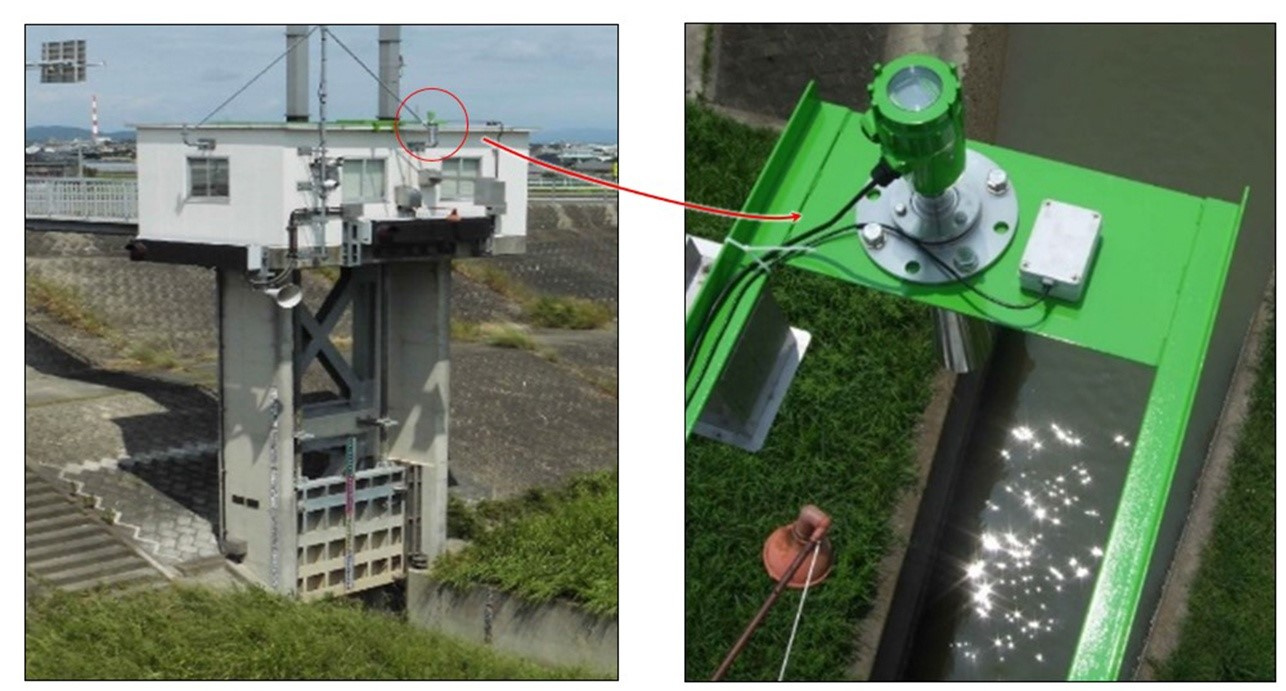

① 樋門での水位測定状況

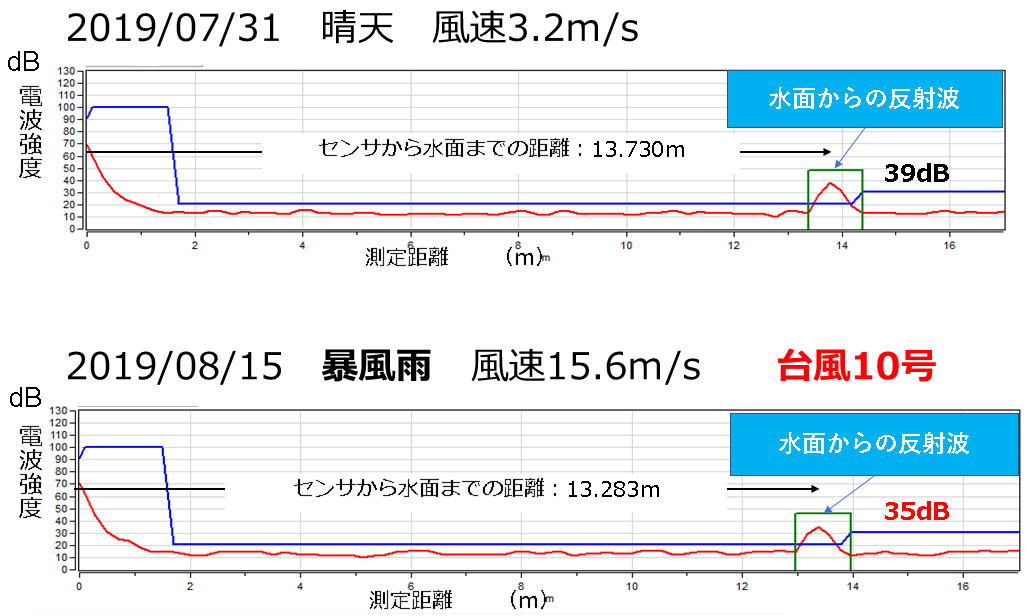

2m幅の狭い水路で晴天時と暴風時の反射状況を比較


マイクロ波を直接見ることはできないため、PCソフトを使って波形を確認します。
横軸が測定距離(m)、縦軸は電波の反射強度(dB)を示しています。
何も無い空間は反射波がなく、水面からは反射波が大きくなっていることがわかります。
水面からの反射波が大きいほど安定した測定に繋がります。





② 圧力センサ(既設品)との測定値比較








全部で8件の事例をご覧いただけます。
続きはPDFデータをダウンロードしてご覧ください。










当社の水位計が国内で初めてNETISに登録されました。
詳細は下記ボタンからご覧になれます。


電波式水位計 NETIS登録のお知らせ
