国内最大级的简易电波暗室构造,自动检查设施『Wave Lab』


2022/07/14

自动控制目标板

设施内:简易暗室_自动控制目标板


松岛计测技术,在敝司工厂内导入简易电波暗室构造的大型自动检查设施,为了检测器事业的毫米波料位计的开发目的,建设新的研究楼『Wave Lab』。

为了毫米波料位计的製造、检查所特化的『Wave Lab』

毫米波料位计,为保其频率高与精度高的性能,不受外部乱反射的影响,需要专用的检查设备。
毫米波料位计最大可测量到120m距离的能力为原因,最短需要20m左右的距离不受障碍物影响的测量环境,否则在验证精度以及评价上会有困难。
假设以确保在一般的工厂环境下20m的测量距离,次要发射波放射角8°(主要发射波的放射角4°的2倍)也需考虑之下,20m到达时的电波宽直接约2.8m的范围内不能有障碍物。
另外,也为了确保防止多重反射的剩馀空间(前后各5m 左右),必须要确保该测量环境有纵向2.8m,宽2.8m,长30m左右的空间。
但是,此条件在工厂环境下重现,现实上有困难,需要有变宽的电波不会乱反射,可以吸收的环境(内壁复盖电波吸收体的电波暗室构造的设备)。
国内最大级的大型自动检查设施『Wave Lab』所製造的毫米波料位计,测量精度可达±3mm。可以提供给使用中的客户安心的性能。

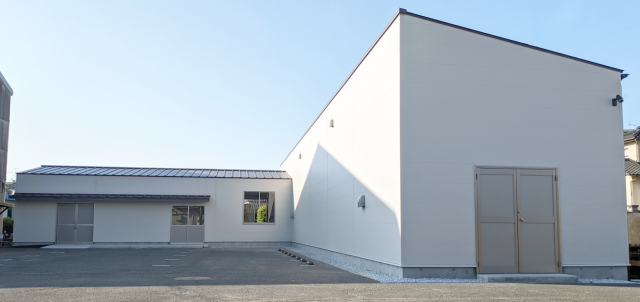

Wave Lab

新研究栋「Wave Lab」


既有设备与新设备的主要比较


给予完成品的性能保证的测量装置(比较表)



既有设备

新设备 优势
测量距离 6m 20m 与国内最大级的电波暗室同等的测量距离下能够验证精度,提升製品的信赖性。
目标板
停止精度

0.2%

0.1%以下

让目标板能够高精度下停止,并且更有效率的实施再现性高的评价试验,进行稳定的性能评价。

测量环境

开放空间 复盖电波吸收体的空间 能防止工厂的内壁或钢构,其他的设备等所引起的乱反射。能够纯粹的让机器在无声环境下发射电波来测量,进行再现性的精度评价与验证。




新研究栋的概要


设施内部示意图

设施内部示意图

简易电波暗室

尺寸

宽3.6m×高3.6m×长23m
吸収性能(垂直入射) C-band( 5GHz带)-40dB
X-band(10GHz带)-45dB
K-band(24GHz带)-50dB
Ka-band(40GHz带)-50dB
W-band(79GHz带)-50dB以上(公司评价值)
使用电波吸収体 E&C Engineering K.K. VHP-4

目标设备

目标尺寸 / 可动距离 幅1.5m×高さ2.7m / 最大20m
材质 SUS304
垂直度 ±0.5°
停止精度 ±1mm
移动速度 0~430mm/s(可変)
距离校正

以雷射测距机(Bosch   GLM50C 或 Leica DISTO-X3)实施
