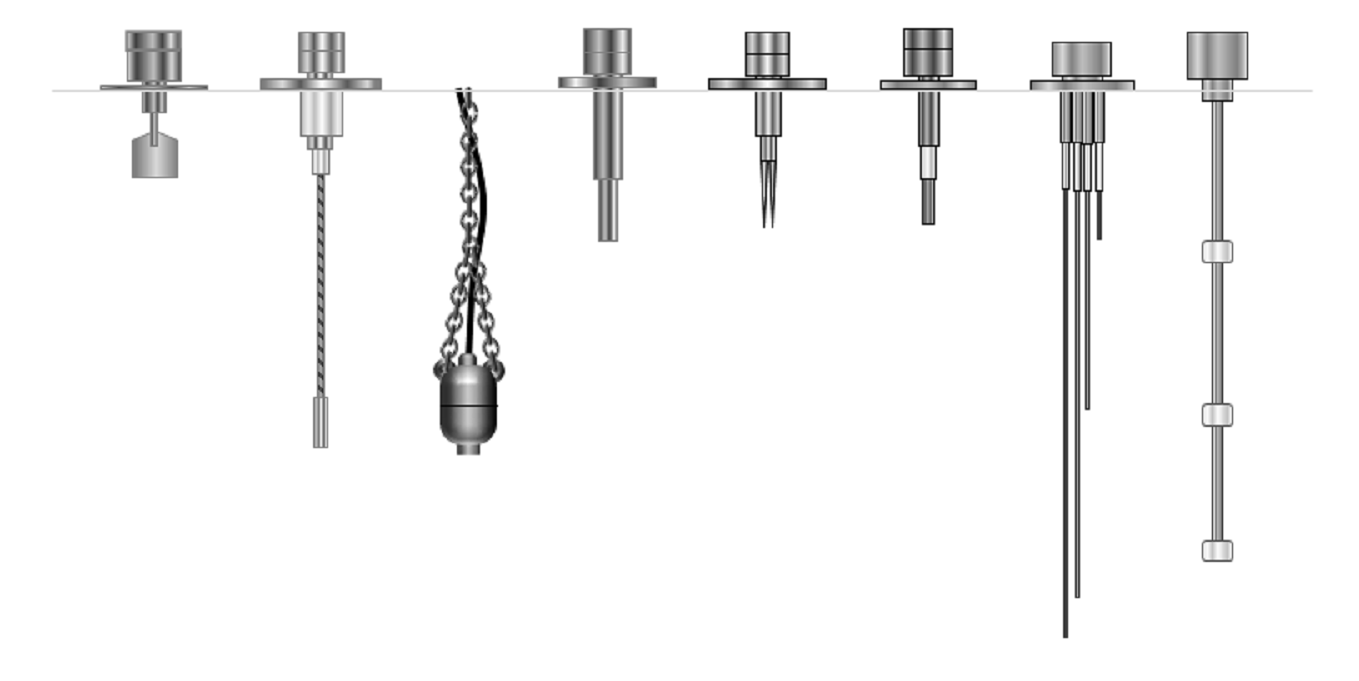

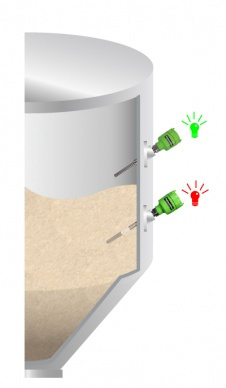

다양한 소재를 다양한 환경에서 레벨을 검출하기 위해 패들식 레벨 스위치·정전 용량식 레벨 스위치·플로트식 레벨 스위치 등 수많은 종류의 레벨 스위치가 존재합니다.기기의 특징은 이해하고 있어도 막상 선정하려고 하면 당황할 수도 있지 않을까요.

선정에는 물성, 측정 환경, 설치 조건, 외란 등 여러 조건이 관련되어 있습니다.이것들은 더욱 세분화되어 수십 항목에 이릅니다.그 조합은 천문학적 숫자로 도저히 모든 것을 파악할 수 없습니다.

그래서 마쓰시마 메져 테크에서는, 고객이 복잡한 기종 선정의 당혹감으로부터 조금이라도 개방될 수 있도록 「레벨 스위치 기종 선정 가이드」를 작성했습니다.
기종 선정을 간소화하기 위해서 선정 조건을 주요 내용으로 좁히고 있는 것이나 메이커에 의한 사양의 차이로 인해 그 선정이 반드시 전부는 아니며, 동작 보증을 하는 것은 아니지만, 여러분이 기종 선정에 있어서 조금이라도 참고가 되었으면 하는 마음에서 제작했습니다.
기종 선정 시에는 꼭 활용해 주시기 바랍니다.

그리고, 모든 것이 매칭된다고는 할 수 없습니다.
그런 경우도 특수 사양으로 대응하는 경우도 많이 있으므로, 그때에는 당사나 제조사에 문의해 주십시오.

---

페들식 레벨 스위치

---

원리
패들식 레벨 스위치는 회전하는 패들(검출 날개)이 측정물에 덮여 구속되면 검출합니다.

특징
●전기적 특성의 영향을 받지 않습니다.
●부착에도 강하고 측정 조건을 그다지 가리지 않습니다.

단점
●가동부가 있어 정기적인 교환이 필요합니다.
●딱딱한 측정물은 패들의 회전축에 끼어 정지하는 경우가 있습니다.
●섬유상의 측정물은 패들부에 얽혀 오동작하는 경우가 있습니다.
●가벼운 분체 검출에는 적합하지 않습니다.
●비중이 큰 측정물은 그 하중으로 패들부가 휘어질 수 있습니다.

---

정전용량식 레벨 스위치

---

원리
프로브와 탱크(금속제)가 전극이 되어 그 사이의 정전 용량의 변화를 파악해 검출합니다.
전극 사이가 빈 경우와 측정물로 채워졌을 경우의 정전 용량 값의 변화를 검출합니다.

특징
●액체, 분체 모두에 대응할 수 있는 만능 레벨 스위치입니다.

단점
●저비 유전율의 물질은 정전 용량의 변화가 적기 때문에 검출이 어렵습니다.
●기준은 비유전율 2.0 이상입니다. (메이커 상담 필요)
●부착성이 있는 측정물의 조정에는 한계가 있습니다.

---

어드미턴스식 레벨 스위치

---

원리
정전 용량식 레벨 스위치의 일종입니다.
부착의 영향을 줄이기 위해 프로브 선단으로 센싱하는 구조입니다. (일반적인 정전용량식은 플랜지쪽에서 센싱하기 때문에 부착의 영향을 받기 쉽다.)

특징
●가드전극 채택으로 일반적인 정전용량식에 비해 부착의 영향을 받기 어렵기 때문에 슬러리 등의 검출에 효과적입니다.
●측정물의 비유전율이나 프로브의 길이가 바뀌면 일반적인 정전용량식의 경우는 기종의 재선정이 필요하지만 어드미턴스식은 한가지 타입으로 측정 가능합니다.

단점
●저비유전율의 물질은 정전 용량의 변화가 적기 때문에 검출이 어렵습니다.
●기준은 비유전율 2.0 이상입니다. (메이커 상담 필요)

---

진동식 레벨 스위치 (프로브 타입)

---

원리
미세 진동하고 있는 프로브가 측정물로 덮이면 그 진동이 작아지고 그 감쇠량을 감지하여 검출합니다.

특징
●밀도 0.02g/c㎥의 경량 물체 검출이 가능합니다.(메이커 따라 다름)
●측정물의 전기적 특성의 영향이 없기 때문에 정전 용량식이 적용하기 어려운 저비유전율 측정물에 유효합니다.
●가동부가 없기 때문에 패들과 같은 끼임에 의한 오동작이 없습니다.
●액내의 퇴적물 검출도 가능합니다.(메이커 따라 다름)

단점
●진흙과 같이 뭉치는 측정물은 센서의 진동으로 측정물 내에서 틈새(동굴)를 만들 가능성이 있어 검출할 수 없는 경우가 있습니다.

---

진동식 레벨 스위치 (포크 타입)

---

원리
미세 진동하고 있는 포크 형상의 프로브가 측정물로 덮이면 그 진동이 작아지고, 그 감쇠량을 감지하여 검출합니다.

특징
●액체, 분체 모두 대응할 수 있습니다.
●작고 작은 탱크에 장착하는데 효과적입니다.

단점
●사이즈가 큰 측정물은 포크 형태의 프로브 틈새에 끼어 오검출될 수 있습니다.

---

플로트식 레벨스위치

---

원리
플로트부가 측정물(액면)에 뜨면 스위치가 작동합니다.

특징
●물리적이고 동작을 이해하기 쉽다.
●매우 저렴합니다.
●전원이 불필요합니다.
●1대로 다점을 검출할 수 있습니다.

단점
●파도와 흐름이 있는 곳에서는 그 영향을 줄이기 위해 방파관을 설치해야 합니다.
●부착이나 고착이 있는 장소에서는 플로트부의 동작이 나빠져 오동작할 가능성이 있습니다.

---

전극식 레벨 스위치

---

원리
하나의 접지전극과 복수의 검출전극으로 구성됩니다.
접지 전극과 검출 전극이 측정물(액면)로 도통하면 검출합니다.

특징
●1대로 다점 검출할 수 있습니다.
●전극 재질의 종류가 다양합니다.

단점
●순수 등 전기를 통하지 않는 것은 검출할 수 없습니다.
●부착물이나 고착물로 도통하여 오동작할 가능성이 있습니다.

---

레벨 스위치 기종 선정표

---

---
